A szivárgó transzformátortartály csökkentheti a szigetelési határokat, beengedheti a nedvességet, és környezeti vagy tűzveszélyt okozhat. A teljes csere azonban nem mindig szükséges. A döntés a szivárgás forrásától, a megmaradt acéltól és attól függ, hogy a javítás helyreállítja-e a megbízható szolgáltatást.
A transzformátorolajtartály javítását vagy cseréjét kérdező karbantartó csapatok számára a következő nyolc ellenőrzés gyakorlati mérnöki keretet nyújt.
1. Miért nem szabad figyelmen kívül hagyni a transzformátor olajtartály szivárgását?
Még a lassú transzformátorolaj-szivárgás is számít. Feltételezve, hogy egy csepp körülbelül 0,05 ml-nek felel meg, egy csepp percenként nagyjából 26 litert szabadíthat fel egy év alatt. A tényleges cseppméret változó, de a foltos hegesztést nem szabad figyelmen kívül hagyni.
Az olajveszteség szabaddá teheti az aktív alkatrészeket vagy a hűtőcsatlakozásokat. A negatív nyomás nedves levegőt is beszívhat a hibán keresztül, gyengítve a dielektromos teljesítményt. A transzformátor olajtartályának minden szivárgását meg kell szüntetni és azonnal ki kell vizsgálni.
2. Határozza meg az olajszivárgás pontos forrását és súlyosságát
Az olaj gyakran végighalad a varraton vagy a merevítőn, mielőtt messze lecsöpög a forrásától. Tisztítsa meg a területet, majd ellenőrizze a hegesztési szárakat, a tömítéseket, a szelepeket, a dugókat, a radiátor csatlakozásait és a tartály{1}}falának korrózióját. A jóváhagyott festék-, penetráns- vagy nyomáspróbák nehéz hibákat találhatnak.
Tisztítás előtt fényképezze le az olaj útját, és jelöljön meg minden gyanús pontot a tartály rajzán. Ez az egyszerű nyilvántartás segít megkülönböztetni egy aktív hibát a régi festéstől, és nyomon követhető ellenőrzési határt biztosít a javítócsapat számára.

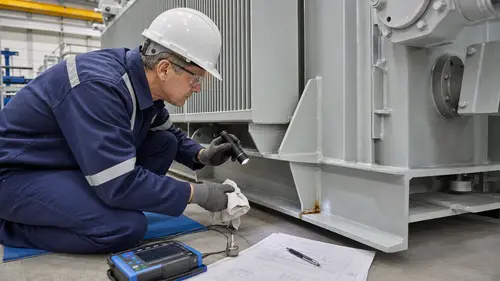

Rögzítse a szivárgási sebességet, a maradék falvastagságot, a repedés hosszát és a deformációt. Az ultrahangos mérések hasznosak a transzformátorolajtartály korróziójához. Térképezzen fel több pontot, mert egy mély gödör melletti elfogadható érték nem bizonyítja, hogy a lemez ép.
3. A transzformátor olajtartály szivárgásának gyakori okai
A transzformátortartály ismételt szivárgásának általában a lyukon kívüli okai vannak: hiányos olvadás, fáradtság a merevítő végén, eltorzult karimák, elöregedett tömítések, eltömődött konzervátorcsövek, túlzott nyomás vagy korrózió.
A tartály az olajhőmérséklet változásával kitágul és összehúzódik, így az ízületek több ezer feszültségi ciklusnak vannak kitéve. A szivattyú, a ventilátor vagy a szállítási vibráció a hegesztési varrat megszakadását repedéssé változtathatja. A transzformátortartály tartós javításának meg kell szüntetnie az okot, nem fedheti le a nedves területet egy másik gyöngyvel.
4. Amikor a helyszíni hegesztési javítás praktikus megoldás
A transzformátortartály helyszíni javítása akkor működhet, ha a sérülés lokalizált, a környező acél kellően vastag, és a tartály geometriája stabil marad. A jelöltek közé tartozik egy kis hegesztési repedés, elszigetelt tűlyuk vagy sérült rögzítés, szilárd alapfémmel.
Az olajjal{0}}töltött transzformátortartályon végzett forró munka veszélyes. Az egységet áramtalanítani- kell, és jóváhagyott módszerrel elő kell készíteni. Képzett szakembereknek kell kezelniük az olajeltávolítást, a tisztítást, a szellőztetést, a gáz{4}}mentes tesztelést és a tűzoltást. Soha ne hegesszen működő vagy nem megfelelően tisztított tartályt.
A javítás magában foglalhatja a hibás fém eltávolítását, a repedések végeinek ellenőrzését, a tervezett tapasz felszerelését vagy az ellenőrzött hőbevitellel történő újrahegesztést. Az eljárásnak meg kell határoznia az anyagokat és a javítást{1}}utóellenőrzést.
5. Figyelmeztető jelek, amelyek arra utalnak, hogy a transzformátor olajtartályát ki kell cserélni
A transzformátor olajtartály cseréje biztonságosabb, ha a korrózió széles körben elterjedt, a repedések visszatérnek vagy a méretstabilitás elveszik. A kidudorodó lemezek, eltorzult karimák, sérült emelőszerkezetek és többszörös szivárgó varratok rendszerszintű problémát jeleznek.
A cserét akkor is meg kell fontolni, ha a vastagságtérkép nagymértékű veszteséget mutat. Egyes tulajdonosok a fennmaradó vastagságot a tervezési érték 70–80%-a alatt használják a műszaki felülvizsgálat kiváltására, de ez nem általános korlát. A nyomás, a vákuumterhelés, a lemezméret és a merevítők továbbra is számítást igényelnek.
Egyedi transzformátorolaj tartály akkor is indokolt lehet, ha az eredeti kialakításból hiányzik a megfelelő nyomáscsökkentés, hozzáférés, korróziótűrés vagy korszerű bevonatvédelem.
6. Hasonlítsa össze a javítási költségeket, az állásidőt és a hosszú távú megbízhatóságot
A javítás kezdetben általában kevesebbe kerül. A transzformátorolajtartály helyi javítása több napig is eltarthat a biztonságos leeresztés és előkészítés után. A cseretartályhoz négy-tíz hétre lehet szükség a tervezéshez, a gyártáshoz, a bevonáshoz és a szállításhoz.
Tartalmazza az olajfeldolgozást, az emelést, a szállítást, a helyszíni munkát, a tesztelést, a termeléskiesést és az ismétlődő{0}}hibakockázatot. Három javítás egy korrodált területen többe kerülhet, mint egy tervezett csere. Hasonlítsa össze az opciókat a transzformátor hátralévő élettartama során.
Egy hasznos összehasonlító lapnak meg kell mutatnia az eset legjobb-költségét, a várható költséget és az újabb szivárgás következményeit. Ez megakadályozza, hogy egy olcsó javítási árajánlat magas működési kockázatot rejtsen.
7. A javított vagy cseretranszformátor olajtartály tesztelése
A szivárgási teljesítmény ellenőrzéséig egyik lehetőség sem teljes. A transzformátortartály szivárgásvizsgálata a kiviteltől függően szabályozott légnyomást, vákuumot, penetrációs vizsgálatot vagy merülési vizsgálatot alkalmazhat.
A Nantong Zhihe Electric egyik gyári tesztje 150 kPa nyomást 20 percig tartanak 100%-os szivárgásvizsgálat mellett. Ez az érték projekt-specifikus, nem univerzális tesztnyomás. A jóváhagyott rajznak meg kell határoznia a nyomást, a tartási időt és az elfogadási kritériumokat, hogy a vékony panelek, tömítések és tartozékok ne legyenek túlfeszítve.
A helyszíni munkák során olajszűrésre, vákuumtöltésre, olaj-minőségi tesztekre, szigetelés-ellenőrzésekre és felügyeletre is szükség lehet a használatbavétel előtt.
8. Megbízható transzformátorolajtartály-javító vagy cserepartner kiválasztása
Egy hozzáértő partnernek javasolnia kell a javítást, ha{0}}jó, és a cserét, ha nem. Csere transzformátorolajtartály esetén ellenőrizze a rajzok áttekintését, az acél nyomon követhetőségét, a hegesztési eljárásokat, a méretellenőrzést, a szivárgási-vizsgálati jegyzőkönyveket, a bevonatokat és a csomagolást.
A Nantong Zhihe Electric rajz{0}}alapú transzformátorolajtartályokat gyárt robotizált és minősített kézi hegesztéssel, 100%-os szivárgásteszttel és C3–C5 korróziógátló{4}}opciókkal. Utólagos beépítési projekteknél az aktív rész, a burkolat, a radiátorok, a szelepek, a konzervátor csővezetékeinek és a helyszín alapjainak interfész méreteit a gyártás előtt meg kell erősíteni.
A választás kockázati döntés: javítsa ki a helyi hibát, ha a szerkezet ép marad, vagy cserélje ki a tartályt, ha az ismétlődő szivárgás, korrózió vagy deformáció elvesztette a héjba vetett bizalmat.
Gyakran Ismételt Kérdések
1. Melyek a leggyakoribb okai a transzformátorolajtartály szivárgásának?
A gyakori okok közé tartozik a nem teljes hegesztési olvadás, fáradási repedés, külső korrózió, eltorzult karimák, elöregedett tömítések, szivárgó szelepek, túlzott belső nyomás és vibráció. A látható olajfolt bizonyos távolságra lehet a tényleges hibától.
2. Megjavítható a szivárgó transzformátorolaj tartály a helyszínen?
Igen, ha a hiba lokalizálódik, a környező acél megfelelő maradék vastagsággal rendelkezik, és a tartály nem veszítette el a méretstabilitást. A transzformátort áramtalanítani- és jóváhagyott javítási és meleg{2}}eljárás szerint elő kell készíteni.
3. Biztonságos-e az olajjal-töltött transzformátortartály hegesztése?
Egy működő vagy nem megfelelően tisztított, olajjal{0}}töltött transzformátortartály hegesztése nem biztonságos. Az olajeltávolítást, a tisztítást, a szellőztetést, a gáz-mentes tesztelést, a tűzvédelmi-meleg munka ellenőrzését képzett szakembereknek kell elvégezniük a hegesztés megkezdése előtt.
4. Mikor kell teljesen kicserélni a transzformátor olajtartályát?
A cserét akkor érdemes megfontolni, ha a korrózió széles körben elterjedt, a korábbi javítások után repedések jelentkeznek, több varrat szivárog, a lemezek kidudorodtak, a karimák eltorzultak vagy az emelőszerkezetek sérültek.
5. Hogyan értékelik a transzformátorolajtartály korrózióját?
A szemrevételezést az érintett terület körüli ultrahangos vastagságtérképezéssel kell kombinálni. A mérnököknek figyelembe kell venniük a fennmaradó vastagságot, a gödör mélységét, a lemez méreteit, a nyomás- és vákuumterhelést, a merevítők elrendezését és az alkalmazandó projektkövetelményeket.
6. Mennyi ideig tart a transzformátor olajtartály cseréje?
Egy egyedi cseretartályhoz körülbelül négy-tíz hétre lehet szükség a tervezéshez, az anyagbeszerzéshez, a gyártáshoz, a bevonáshoz és a szállításhoz. A tényleges átfutási idő a tartály méretétől, az interfészektől, a teszteléstől, a bevonattól és a szállítási követelményektől függ.
7. Hogyan kell ellenőrizni a javított transzformátortartály szivárgását-?
A jóváhagyott eljárás tartalmazhat szabályozott légnyomást, vákuumtesztet, folyadék behatolási vizsgálatot vagy merítési vizsgálatot. A nyomásnak, a tartási időnek és az átvételi kritériumoknak meg kell felelniük a tartály kialakításának és az ügyfél specifikációjának.
8. Milyen információk szükségesek a cseretranszformátor olajtartály gyártásához?
Adja meg a jóváhagyott rajzokat, az aktív{0}}alkatrész méreteket, a burkolat és a karima csatlakozásait, a radiátor és a szelep csatlakozásait, a konzervátor csöveit, az emelési követelményeket, a nyomás- és vákuumterhelést, a bevonat osztályát, a vizsgálati követelményeket és a szállítási helyet.
Felhívás cselekvésre
A javítás ideiglenes, ha a tartály elérte a korlátját
Ha az ismétlődő szivárgás, korrózió vagy deformáció megnehezíti az újabb javítás indokolását, küldje el a meglévő tartályrajzokat, vizsgálati jelentést vagy interfész méreteit a Nantong Zhihe Electric részére. Támogatjuk a rajz-alapú cseretranszformátor-olajtartályok készítését robotizált és minősített kézi hegesztéssel, 100%-os szivárgásvizsgálattal, C3–C5 korróziógátló-opciókkal és exportra-kész csomagolással.
